ケミカルチャーニングパイル工法

　本工法では、粘性土を対象とした場合、一般に軟弱といわれるＣ＜0.05Ｎ/m㎡を対象として、有効径および引き上げ速度を設定しており、N値による有効径および引き上げ速度の設定はしていない。これは、軟弱な粘性土の場合、N=0という値が測定されていることが多いが、一軸または三軸圧縮試験から求めた粘着力がC≦0.05N/m㎡程度の値をもっていることもあり、N値により軟弱粘性土を分類することは難しいためです。
　以上のことにより、本工法は粘性土を粘着力により分類して、有効径および引き上げ速度を設定することを原則とします。

CCP－5号～CCP－8号

項目	土質名	砂　質　土			砂礫土
	圧力P：MPa	20.0
	N値	N＜5	5≦N＜10	10≦N＜15
標準有効径（0＜Z≧20m）		400	350	300	－
引き上げ速度（分／m）		4			－
硬化材単位吐出量（m3／分）		0.035			－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-5号～CCP－8号の改良は次の噴射条件による。常用圧力　P=20.0Mpa、吐出量　q=0.035㎡／分
	3）砂礫土については試験施工等することが望ましい。

CCP－5号～CCP－8号

項目	土質名	粘　性　土			腐植土
	圧力P：MPa	20.0
	粘着力C：N/m㎡	Ｃ＜0.01	0.01≦C＜0.03	0.03≦C＜0.05
標準有効径（0＜Z≧20m）		500	450	300	－
引き上げ速度（分／m）		4			－
硬化材単位吐出量（m3／分）		0.035			－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-5号～CCP－8号の改良は次の噴射条件による。常用圧力　P=20.0Mpa、吐出量　q=0.035㎡／分
	3）粘着力がC≧0.05Ｎ/m㎡程度以上の場合、所定の有効径が確保できないこともあるので注意する必要がある。
	4）腐植土については試験施工等することが望ましい。

CCP－5号～CCP－8号

項目	土質名	砂　質　土			砂礫土
	圧力P：MPa	20.0
	N値	N＜10	10≦N＜20	20≦N＜30
標準有効径（0＜Z≧20m）		700	600	500	－
引き上げ速度（分／m）		4	5	6	－
硬化材単位吐出量（m3／分）		0.08			－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-5号～CCP－8号の改良は次の噴射条件による。常用圧力　P=20.0Mpa、吐出量　q=0.08㎡／分
	3）砂礫土については試験施工等することが望ましい。

CCP－5号～CCP－8号

項目	土質名	粘　性　土				腐植土
	圧力P：MPa	20.0
	粘着力C：N/m㎡	※N＜1	C＜0.01	0.01≦C＜0.03	0.03≦C＜0.05
標準有効径（0＜Z≧20m）		800	800	700	500	－
引き上げ速度（分／m）		2.5	2.0	4.0	6.0	－
硬化材単位吐出量（m3／分）		0.08	0.08			－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-5号～CCP－8号の改良は次の噴射条件による。常用圧力　P=20.0Mpa、吐出量　q=0.08㎡／分
	3）※印についてはN＜1（W/C=150%,以上）として、今回より設定したが、特殊な地盤のため試験施工等による有効径、改良強度の確認の必要がある。
	4）粘着力がC≧0.05N/m㎡程度以上の場合、所定の有効径が確保できないこともあるので注意する必要がある。
	5）腐植土については試験施工等することが望ましい。

CCP－5号～CCP－8号

項目	土質名	砂　質　土			砂礫土
	圧力P：MPa	20.0
	N値	N＜10	10≦N＜20	20≦N＜30
標準有効径（0＜Z≧20m）		900	900	900	－
切削	引き上げ速度（分／m）	6.0			－
	清水材単位吐出量（m３/分）	0.08			－
造成	硬化材引き上げ速度（分／m）	6.0			－
	硬化材単位吐出量（m3／分）	0.08			－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-5号～CCP－8号の改良は次の噴射条件による。常用圧力　P=20.0Mpa、吐出量　q=0.08㎡／分
	3）砂礫土については試験施工等することが望ましい。

CCP－5号～CCP－8号

項目	土質名	粘　性　土			腐植土
	圧力P：MPa	20.0
	粘着力C：N/m㎡	C＜0.01	0.01≦C＜0.03	0.03≦C＜0.05
標準有効径（0＜Z≧20m）		1000	900	800	－
切削	高圧噴流水引き上げ速度（分／m）	2.0	4.0	6.0	－
	清水材単位吐出量（m３/分）	0.08			－
造成	硬化材引き上げ速度（分／m）	6.0			－
	硬化材単位吐出量（m3／分）	0.08			－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-5号～CCP－8号の改良は次の噴射条件による。常用圧力　P=20.0Mpa、吐出量　q=0.08㎡／分
	3）粘着力がC≧0.05Ｎ/m㎡程度以上の場合、所定の有効径が確保できないこともあるので注意する必要がある。
	4）腐植土については試験施工等することが望ましい。

CCP－6号～CCP－8号

項目	土質名	砂　質　土		砂礫土
	圧力P：MPa	40.0
	N値	N＜10	10≦N＜15
標準有効径（0＜Z≧20m）		1300	1200	－
引き上げ速度（分／m）		10.0		－
硬化材単位吐出量（m3／分）		0.1		－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-6号～CCP－8号の改良は次の噴射条件による。常用圧力　P=40.0Mpa、吐出量　q=0.1㎡／分
	3）砂礫土については試験施工等することが望ましい。

CCP－6号～CCP－8号

項目	土質名	粘　性　土			腐植土
	圧力P：MPa	40.0
	粘着力C：N/m㎡	Ｃ＜0.01	0.01≦C＜0.03	0.03≦C＜0.05
標準有効径（0＜Z≧20m）		1200	1100	800	－
引き上げ速度（分／m）		6.0			－
硬化材単位吐出量（m3／分）		0.1			－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-6号～CCP－8号の改良は次の噴射条件による。常用圧力　P=40.0Mpa、吐出量　q=0.1㎡／分
	3）粘着力がC≧0.05Ｎ/m㎡程度以上の場合、所定の有効径が確保できないこともあるので注意する必要がある。
	4）腐植土については試験施工等することが望ましい。

CCP－6号～CCP－8号

項目	土質名	砂　質　土	砂礫土
	圧力P：MPa	40.0
	N値	N＜15
標準有効径（0＜Z≧20m）		1500	－
切削	高圧噴流水引き上げ速度（分／m）	6.0	－
切削	清水材単位吐出量（m３/分）	0.1	－
造成	硬化材引き上げ速度（分／m）	14.0	－
造成	硬化材単位吐出量（m3／分）	0.1	－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-6号～CCP－8号の改良は次の噴射条件による。常用圧力　P=40.0Mpa、吐出量　q=0.1㎡／分
	3）砂礫土については試験施工等することが望ましい。

CCP－6号～CCP－8号

項目	土質名	粘　性　土			腐植土
	圧力P：MPa	40.0
	粘着力C：N/m㎡	C＜0.01	0.01≦C＜0.03	0.03≦C＜0.05
標準有効径（0＜Z≧20m）		1400	1300	1200	－
切削	高圧噴流水引き上げ速度（分／m）	4.0	6.0	8.0	－
	清水材単位吐出量（m３/分）	0.1			－
造成	硬化材引き上げ速度（分／m）	8.0			－
	硬化材単位吐出量（m3／分）	0.1			－

ただし	1）施工深度Z＞20mについては十分検討の上、決定する必要がある。ここに、Z：深度（m）
	2）CCP-6号～CCP－8号の改良は次の噴射条件による。常用圧力　P=40.0Mpa、吐出量　q=0.1㎡／分
	3）粘着力がC≧0.05Ｎ/m㎡程度以上の場合、所定の有効径が確保できないこともあるので注意する必要がある。
	4）腐植土については試験施工等することが望ましい。

硬化材	上質	一軸圧縮強度 qu N/m㎡	粘着力 Cp N/m㎡	付着力 f N/m㎡	曲げ引張り強度 N/m㎡	弾性係数Ｅ50 N/m㎡
CCP-5号	砂質土	1.0	1/6・qu	1/3・Cp	2/3・Cp	100qu
	粘性土	0.8
	腐植土	0.2
CCP-6号	砂質土	3.0
CCP-6号	粘性土	1.0
CCP-7号A	砂質土	2.0
CCP-7号A	粘性土	0.5
CCP-7号B	砂質土	1.0
CCP-7号B	粘性土	0.5
CCP-8号	腐植土	0.3


※	○この表は採取コアの試験結果より設定しました。（4週強度）。
	○改良体の単位体積重量および内部摩擦角は原地盤と同等とします。
	○1週強度は4週強度の30％～40％とします。
	○砂礫は砂質土に準じます。

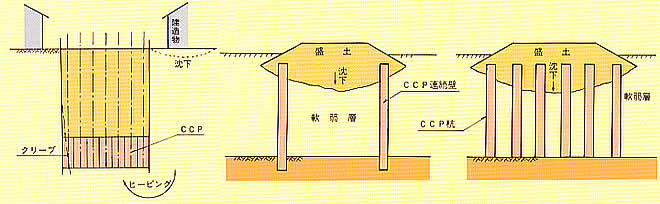

改良目的	基本配置図	基本間隔	適用例
地盤強化を目的とした場合		接点配置を原則とします。	ヒービング地中梁
地盤強化に加えて、止水性を目的とした場合		ラップ配置を原則とします。	止水ボイリング地中梁

D：	有効径、l1：横方向の間隔、l2：縦方向の間隔
	但し、施工深度が深い場合（20m以上）、斜施工、砂礫地層、玉石層等については、ボーリング精度を別途考慮します。

名称	土質名	主な適用範囲	性状	主な適用例
CCP-5号	急硬性セメント系	初期強度大、地盤強化止水	中強度タイプ	底盤改良、歯抜け部堤防、貯水池時の止水
CCP-6号	セメント系	強度発現型、通常地盤強化止水	高強度タイプ	底盤改良、歯抜け部支持強化
CCP-7号A	セメント系	強度抑制型、通常地盤強化止水	低強度タイプ	発進到達防護、路線防護
CCP-7号B	セメント系	強度抑制型、通常地盤強化止水	低強度タイプ	発進到達防護、路線防護
CCP-8号	特殊セメント系	腐植土用、地盤強化止水	腐植土タイプ	底盤改良、歯抜け部管路部

CCP-5号

CCP-6号

CCP-7号A

CCP-7号B

CCP-8号

A液		B液
デンカES	100kg	セメント 400kg
ESセッター	2～4kg	セメント 400kg
水	残	水373㍑

セメント	760kｇ
混和剤（NJパウダー）	5kg
水	758㍑

セメント	550kｇ
混和剤（NJパウダー）	3.5kg
水	825㍑

セメント	300kｇ
混合材	400kg
混和剤（NJパウダー）	2.0kg
水	756㍑

特殊セメント	760kg
混和剤（NJパウダー）	5kg
水	740㍑

※通常のＣＣＰ硬化材」と異なる配合を使用する場合は室内配合試験、試験施工により決定する。
腐植土用の硬化材の標準配合はCCP-8号とするが、改良体の強度設定が必要な場合は室内配合試験を実施し、設定する。

名称	土質名	主な適用範囲	性状	主な適用例
CCP-6号	セメント系	強度発現型、通常地盤強化止水	高強度タイプ	底盤改良、歯抜け部支持強化
CCP-7号A	セメント系	強度抑制型、通常地盤強化止水	低強度タイプ	発進到達防護、路線防護
CCP-7号B	セメント系	強度抑制型、通常地盤強化止水	低強度タイプ	発進到達防護、路線防護
CCP-8号	特殊セメント系	腐植土用、地盤強化止水	腐植土タイプ	底盤改良、歯抜け部管路部

CCP-6号

CCP-7号A

CCP-7号B

CCP-8号

セメント	760kｇ
混和剤（NJパウダー）	5kg
水	758㍑

セメント	550kｇ
混和剤（NJパウダー）	3.5kg
水	825㍑

セメント	300kｇ
混合材	400kg
混和剤（NJパウダー）	2.0kg
水	756㍑

特殊セメント	760kg
混和剤（NJパウダー）	5kg
水	740㍑

セメント…普通ポルトランドセメント
混合材…カルシウム系混合物等の専用混合品
混和材…粘性低減剤（天然プロピルベンゼン誘導体）
特殊セメント…セメント系土質改良材

	CCP-P工法	CCP-L・LE工法	CCP-S・SE工法
適した地盤	N＜15の砂質土	N＜30の砂質土	N＜15の砂質土
	C＜0.05N/m㎡の粘性土
	埋戻土（但し、ガレキ等を含まないもの）
慎重なる検討を要する地盤	N≧15の砂質土	N≧30の砂質土	N≧15の砂質土
	C≧0.05N/m㎡以上の粘性土
	埋戻土（但し、ガレキ等を含むもの）

CCP-P工法

CCP-L・LE工法

CCP-S・SE工法

適した地盤

（a）	仮設目的の地盤の安定
（b)	ボイリング、ヒービング
（c）	止水

慎重なる検討を
要する地盤

（a）	永久目的の地盤改良
（b)	地下水の流水が早い場合
（c）	杭の代用として使用する場合
（d）	深度が20mを越える掘削背面の止水
（e）	すでに湧水等の発生が確認されている場合の止水
（f）	CCPのみで土留を期待する場合

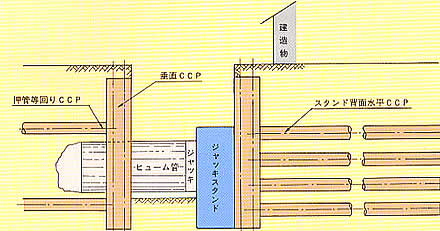

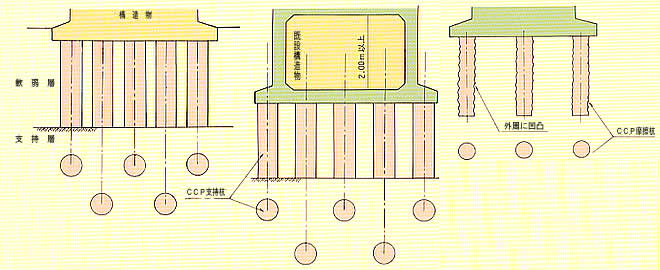

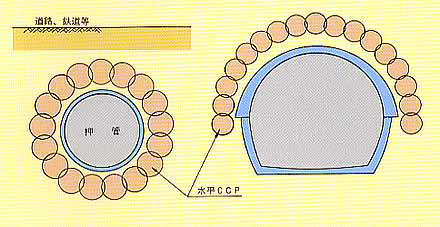

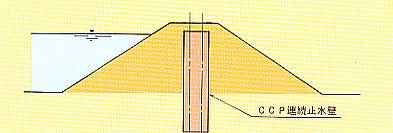

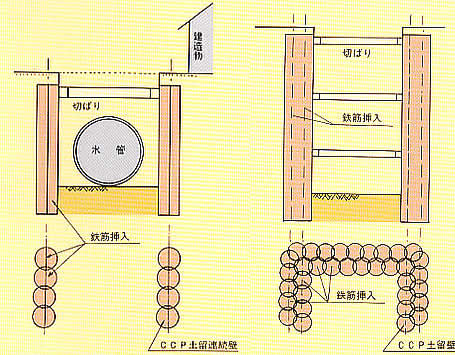

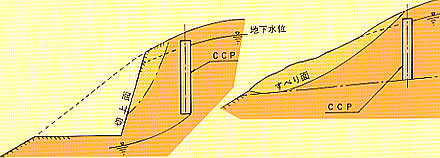

　超高圧ジェットによる岩石を除くあらゆる地盤をセメントミルクにて攪拌し間隔を充槇、固結、改良し杭状構造物が低騒音・低振動にて造成できるので、都市における土留連続壁、建築物、建築物の支持杭、摩擦杭、止水壁、シールド、押管回りの土留および地盤改良等に適用できます。

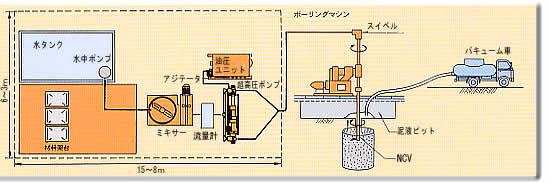

	NCVを着装し地上にて作動テストを行ないます。

①・②	ポンプの吐出圧を約3.0Mpa以下に保持し、土質に応じたロッドの回転とストローク速度をもって所定の方向に最終深度まで削孔します。ボーリング完了-施工開始


③	削孔を完了したらロッドの回転数を所定の回転数（10r.p.m.～）に落し、循環水を硬化材に切りかえると共にコントローラーによって高圧ポンプ吐出圧力を20.0Mpaまたは39.2Mpaに上昇させ噴射を開始します。


④	所定のロッドの回転数と引き上げ速度を維持して、CCP施工計画域の上限までNCVを引き上げます。

⑤	CCP施工が完了したら硬化材を水に切替え地表面で噴射する。この噴射でロッドホース内の硬化材を全て排出させます。

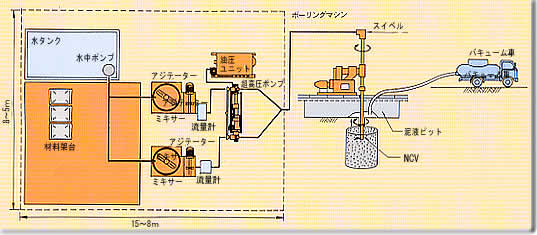

	NCVを着装し地上にて作動テストを行ないます。

①・②	ポンプの吐出圧を約3.0Mpa以下に保持し、土質に応じたロッドの回転とストローク速度をもって所定の方向に最終深度まで削孔します。ボーリング完了-施工開始


③	削孔を完了したらロッドの回転数を所定の回転数（10r.p.m.～）に落し、コントローラーによって高圧ポンプ吐出圧力を20.0Mpaまたは40.0Mpaに上昇させ水噴射を開始します。

④	計画高さ分の水噴射が完了したら、再度計画深度まで挿入します。
⑤	挿入を完了したらロッドの回転数を所定の回転数（10r.p.m.～）に落し、循環水を硬化材に切りかえると共にコントローラーによって高圧ポンプ吐出る圧力を20.0Mpaまたは39.2Mpaに上昇させ噴射を開始します。


⑥	所定のロッドの回転数と引き上げ速度を維持して、施工計画域の上限までNCVを引き上げます。

⑦	施工が完了したら硬化材を水に切替え地表面で噴射する。この噴射でロッドホース内の硬化材を全て排出させます。

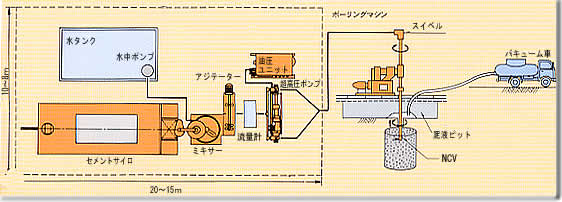

	当工法のシステムは他の工法と比較してはるかにコンパクトであり、その規模は、従来の薬液注入工法と同じ程度
	であるため、狭小現場における機動性に富み、ボーリングマシンを操作できる空間があれば、確実に固結体を
	造成することができます。
	当工法では超高圧の噴射により動圧を加え硬化材に方向性をもたせることにより目的の領域に均一な円柱状の
	固結体を造成することができます。

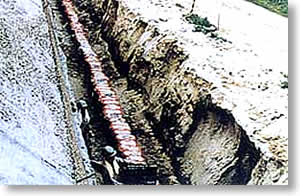

	当工法はジェットによる地盤攪拌のメカニズムにより、砂質土、粘性土等の土質に地中杭が造成できます。
	CCP-P工法（有効径φ300～φ500）　CCP-L,LE工法（有効径φ500～φ1000）　CCP-S,SE工法（有効径φ800～φ1,500）
	当工法にはジェットの破壊力の影響する範囲だけに改良部分が限定されるため、目的外へのやく出はありません。
