本工事
概 要 |
工 事 名
|
都営地下鉄12号線環状部門仲・月島工区 |
発 注 者
|
東京都地下鉄建設 |
|
施 工 者
|
奥村・大日本・大豊・勝村・村本建設共同企業体 | |||
|
種 類
|
地下鉄 |
施工場所
|
東京都江東区門仲町１丁目 | |
|
掘削工法
|
導坑掘削 |
施工箇所掘削方式
|
導坑掘削（受桁仮設） | |
|
MJSの
施工条件 |
施工箇所
|
掘削武及び底盤部 |
既設構造物
|
営団地下鉄東西線 | ||
|
地盤状況
|
土被り
|
掘/0〜2m、底/8〜14m |
N 値 |
3＜N＜5 | ||
|
地質
|
粘性土 | |||||
|
湧水状況
|
地下水位はGL-2.25ｍ。
|
|||||
|
使用目的
|
掘削部：下受桁仮説の導坑掘削時の東西線構築の安定
底盤部：ヒービング及び盤ぶくれ防止。 |
|||||
|
検討概要
|
比較工法
|
1.薬液注入工法、2.コラムジェット工法 | ||||
|
選定理由
|
・既設構造物（地下鉄東西線）に対する影響防止。 ・改良強度が高い。 ・水平・斜め施工が可能であるため構造物外側より施工が可能。 |
|||||
|
設 計
|
造成範囲
|
縦横方向延長 |
19.4m |
|
| 横断方向延長 |
東西線直下 18m |
|||
|
試験施工
|
行なわなかった。
|
|||
|
造成ピッチ
|
縦ピッチ m、横ピッチ 2.0m | |||
|
仕 様
|
・噴射圧力：400ｋｇｆ/ｃｍ2 |

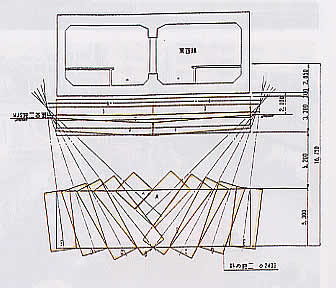

・目標造成半径：φ2400mm、φ700mm |
||
|
施工概要
|
|
|
施工実績
|

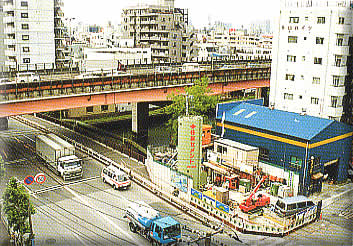

施工状況
|
施工延長
|
793.8m |
造成本数
|
120本 | |
|
削掘延長
|
1567.8m |
噴射総量
|
2467.6ｍ3 | |||
|
工 期
|
'96.10〜'97.2 |
稼動台数
|
1セット | |||
|

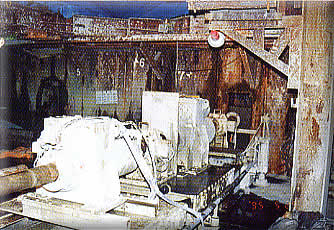

使用機械
|
削孔機
|
SI-40 |
機械寸法
|
L＊W＊H（2.96＊1.10＊1.16ｍ） | ||
|
造成機
|
SI-40 |
機械寸法
|
L＊W＊H（2.96＊1.10＊1.16ｍ） | |||
|
使用ロッド
|
削孔・造成兼用ロッドφ142mm（多孔管） | |||||
|
材料
|
硬化材の配合
|
|
||||
|
拝泥処理
|
拝泥運搬車により、処理場へ搬送し、処理した。 | |||||
|
施工状況
|
|
|
