本工事
概 要 |
工 事 名
|
両国幹線工事その2立坑その3工事（縦方向） |
発 注 者
|
東京都下水道局 |
|
施 工 者
|
三井建設・白石建設JV | |||
|
種 類
|
下水道幹線 |
施工場所
|
東京都墨田区緑3 | |
|
掘削工法
|
シールド |
施工箇所掘削方式
|
シールド（φ3.250mm) | |
|
MJSの
施工条件 |
施工箇所
|
到達部。既設下水道管渠下部 |
既設構造物
|
下水道管渠 3.030×2.727mm | |
|
地盤状況
|
土被り
|
水平施工（8.4〜12.5m)、垂直施工（7.4〜14.5m) |
|||
|
地質
|
有楽町層群（沖縄層）。小貝殻若干混じりシルトよりなる。 | ||||
|
湧水状況
|
地下水位はGL-2ｍ。
|
||||
|
使用目的
|
垂直施工：シールド推進による堅川及び三之橋、ガズ管への影響防止。
水平施工：推進による下水道管渠への影響防止。 |
||||
|
検討概要
|
比較工法
|
1.薬液注入工法、2.コラムジェット工法 | |||
|
選定理由
|
・立坑内より水平に施工できるので都部（三ツ目通り）を占有しない。 ・地盤内の圧力管理が出来るので、既設下水道管渠への影響がない。 |
||||
|
設 計
|
造成範囲
|
縦横方向延長 |
垂直施工：2.0m 水平施工：6.7m |
|
| 横断方向延長 |
垂直施工：7.18m 水平施工：6.18m |
|||
|
試験施工
|
行なわなかった。
|
|||
|
造成ピッチ
|
到達防護（垂直）：2.3m、下水道管渠防護：2.0m | |||
|
仕 様
|
・噴射圧力：400ｋｇｆ/ｃｍ2 |
・目標造成半径：1500mm |
||
|
施工実績
|
施工状況
|
垂直防護
（垂直） |
施工延長
|
21.6m |
下水道管渠
防護 （水平） |
施工延長
|
93.8m | |
|
削工延長
|
43.77m |
削工延長
|
121.8m | |||||
|
造成本数
|
3本 |
造成本数
|
14本 | |||||
|
噴射量
|
97.2m3 |
噴射量
|
188.74m3 | |||||
|
工 期
|
'95.11〜'95.2 |
稼動台数
|
||||||
|
使用機械
|
削孔機
|
S1-40 |
機械寸法
|
L＊W＊H（2.25＊1.85＊2.4ｍ） | ||||
|
造成機
|
S1-40 |
機械寸法
|
L＊W＊H（2.25＊1.85＊2.4ｍ） | |||||
|
使用ロッド
|
削孔ロッドアウターφ165mm インナーφ80mm 造成ロッドφ132mm（多孔管） | |||||||
|
材料
|
硬化材の配合
|
|
||||||
|
拝泥処理
|
拝泥運搬車により、処理場へ搬送し、処理した。 | |||||||
|

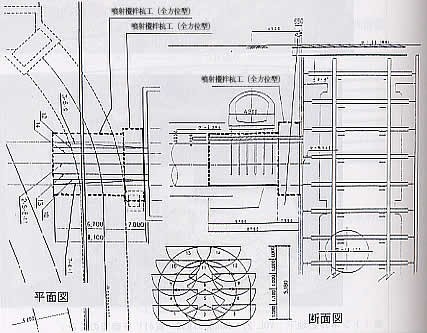

施工概要
|
|
|

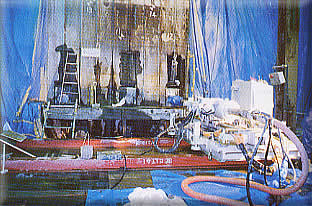

施工状況
|
|
|
