ウルトラジェット工法について|高圧噴射撹拌工法のパイオニア　株式会社エヌ、アイ、テイ

ウルトラジェット工法は、セメント系もしくはスラグ系の硬化材を高圧噴射し、円柱状の改良体を高速で造成する高圧噴射撹拌工法です。
専用の２方向噴射造成装置により、短時間で地盤を切削撹拌することが可能となり、経済性を向上させました。また、使用材料の使い分けによって、高強度の改良体造成や液状化対策を可能にしました。

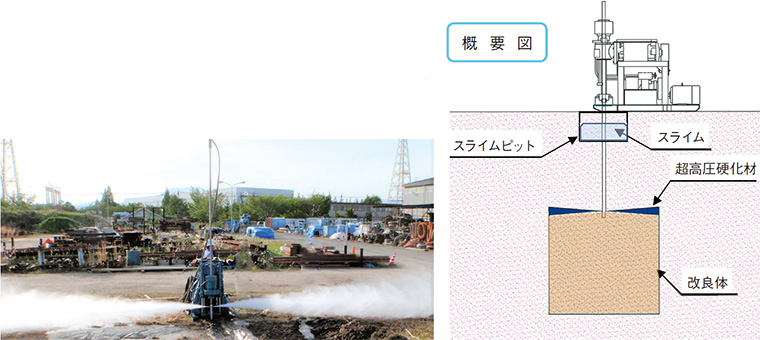

工法概要

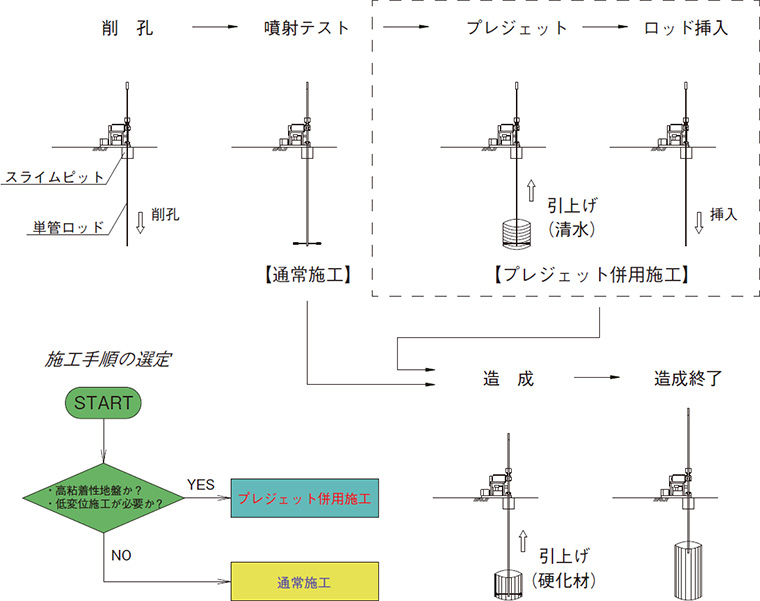

単管ロッドを使用して、超高圧硬化材を２方向に同時噴射し、ロッドを回転させながら地盤を切削します。ロッドは計画速度にて引上げ、排泥を地表に排出しながら円柱状の改良体を造成します。

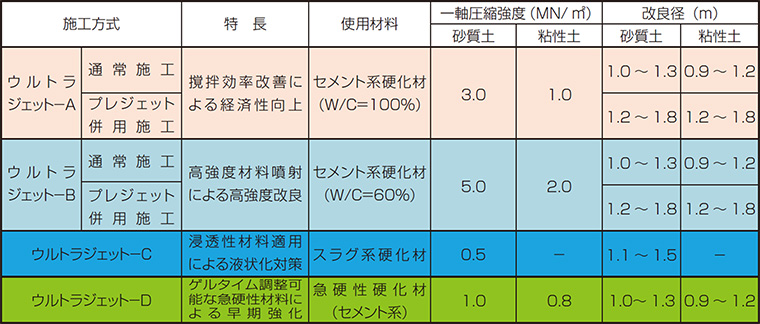

施工仕様

噴射圧力 P＝40MPa
噴 射 量 Q＝100 ㍑／分
造成時間 T＝６分／ｍ～９分／ｍ

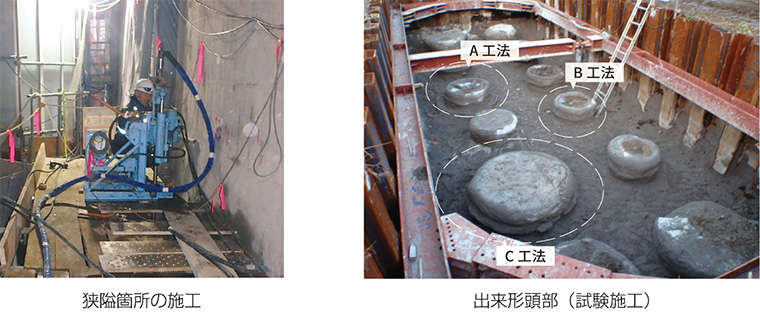

コンパクトな機械設備で施工可能です。

水平から鉛直まで任意の角度で施工が出来ます。

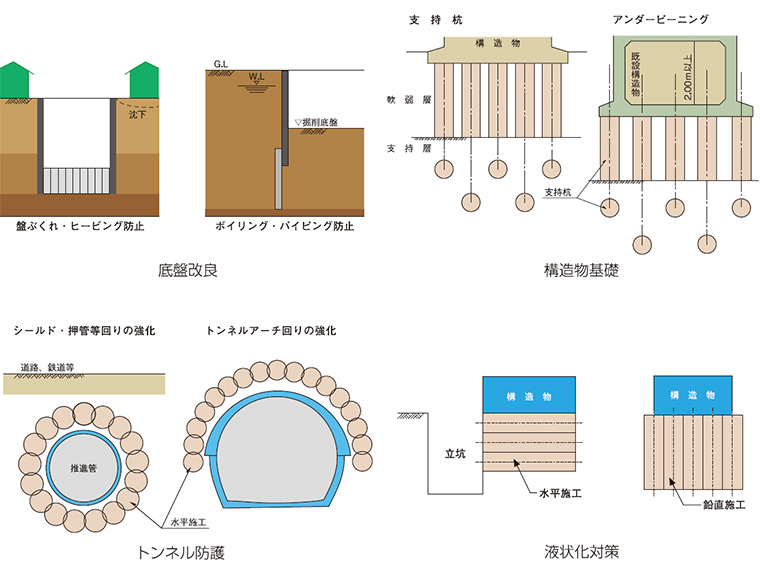

従来工法と同等の強度を確保しつつ、撹拌効率の向上により、工期の短縮、経済性の向上が図れます。
（ウルトラジェット－A 工法）

従来工法に比べ、高強度な改良が要求される場合に対応できます。
（ウルトラジェット－B 工法）

排泥の発生量を抑制できます。
ウルトラジェット－B 工法
　高強度の特長を生かして改良率の低減を図ることによって、総排泥量を少なくできます。
ウルトラジェット－C 工法
　浸透性材料により、高圧噴射による改良域に加えて浸透による改良域が広がることで
　排泥量が低減できます。

急硬性材料による早期強度発現およびプラントシステムにより、河川などの水域施工に
対応できます。（ウルトラジェット－Ｄ工法）
